Ventilplatta av aluminiumlegering

Vår ventilplatta i aluminiumlegering är utformad för att passa olika krav på motorsammansättningar och genomgår standardiserad härdningsbehandling för att uppgradera strukturell styvhet mot frekventa tryckfluktuationer. Slät ytfinish eliminerar grader som kan skada interna komponenter vid fram- och återgående rörelse. Vår fabrik utför provverifiering före massproduktion och kontrollerar planheten en efter en efter bearbetning, vilket håller stabil matchningsnoggrannhet för eftermarknadsbyte och montering av originalutrustning.

Legeringssammansättning och härdningsprocess

Plåten börjar som 6061 aluminiumlegeringsplåt, utvald för sitt balanserade kisel- och magnesiuminnehåll som möjliggör en pålitlig respons på utfällningshärdning. Ämnen lösningsbehandlas vid 530 grader Celsius i en ugn med kontrollerad luft, hålls i 45 minuter, släcks sedan i vatten vid rumstemperatur. Konstgjord åldring följer vid 175 grader Celsius i åtta timmar, vilket driver bildandet av fina Mg2Si-utfällningar i hela kornstrukturen. Denna T6-härdning ger en draghållfasthet nära 310 MPa och en Brinell-hårdhet över 95 HBW, vilket ger plattan den mekaniska styvheten för att motstå upprepade ventilöppningsstötar utan plastisk deformation. Slumpmässiga prover från varje åldringsbatch utsätts för konduktivitetsmätning med virvelströmsutrustning, vilket säkerställer att fällningscykeln har mättats helt innan delarna går till bearbetning.

Ytförberedelse och gradkontroll

Efter värmebehandling flygs de tomma ytorna på båda sidorna för att ta bort det avkolade lagret och uppnå en konsekvent starttjocklek. Gradning utförs med en kombination av vibrerande tumling och manuell borstning under förstoring, riktad mot portens kanter och bulthålskanter där kvarvarande grader kan lossna och förorena kompressorns oljekrets. En profilprojektorinspektion på en 20x förstoringsskala verifierar att alla kantradier är inom en avfasning på 0,1 till 0,2 millimeter, vilket eliminerar stresshöjare. Den slutliga ytråheten, mätt med en kontaktstiftprofilometer över tätningsbanorna, förblir under Ra 0,8 mikron. Denna platåfinish gör att ventilröret sitter jämnt och minskar läckagevägar under kompressionstakten.

Produktspecifikationer

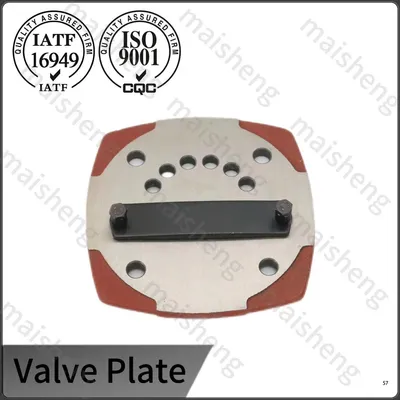

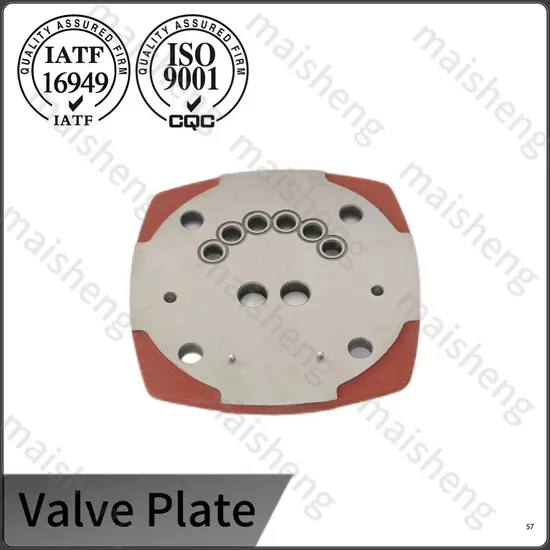

Denna ventilplatta av aluminiumlegering i VP057-serien, matchad med högkvalitativa gummitätningskomponenter, är en precisionskonstruerad kärnkomponent speciellt utvecklad för kylsystem för bilar, vilket säkerställer stabil och effektiv drift av hela kylaggregatet.

Mer Aluminiumlegeringsventilplatta

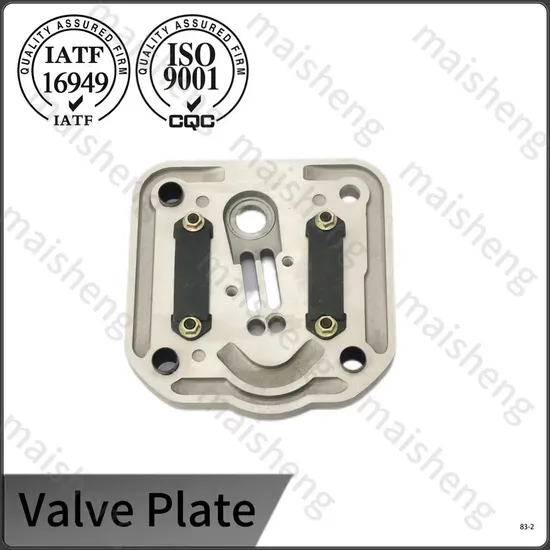

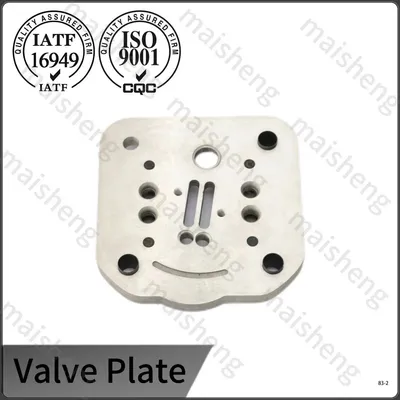

Den finbearbetade ventilplattan av aluminiumlegering visar en slät yta och exakt dimensionell tolerans efter noggrann bearbetning.

Dimensionell mätning och spårbarhet för partier

Planheten inspekteras på varje enskild del med hjälp av en monokromatisk natriumljuskälla och en optisk plan med känd noggrannhet. Det resulterande interferensfransmönstret måste visa raka, parallella band utan slutna slingor, vilket indikerar en total avvikelse under 5 mikron. Hålens centrumavstånd verifieras på en koordinatmätmaskin i ett temperaturkontrollerat rum, med hänvisning till den yttre profilen som primär referens. Kritiska dimensioner registreras i en statistisk processkontrolldatabas, där kontrollgränserna sätts till plus eller minus tre standardavvikelser. Varje platta får en laseretsad batchidentifierare som länkar till råvarucertifikatet, värmebehandlingsloggen, bearbetningsprogrammets version och den optiska planhetsbilden. Den här historiken, som hanteras under vårt IATF 16949-certifierade system, förblir tillgänglig under hela produktens livslängd och stöder OEM PPAP-dokumentationsförfrågningar.

Företagserfarenhet och expertis inom kylsystem

Med över 25 år inom precisionstillverkning av fordonskomponenter har anläggningen samlat på sig omfattande applikationskunnande specifik för kompressorventildynamik. Våra ingenjörer upprätthåller ett referensbibliotek med reedventils egenfrekvenser och krav på sätestryck för vanliga kompressormodeller, vilket möjliggör snabb dimensionering av en platta som undviker resonansfladder inom motorns varvtalsområde. Samma tillverkningscell som producerar oljetråg av aluminium och tidsinställningskåpor enligt IATF 16949-certifieringen hanterar ventilplattbearbetning, vilket säkerställer att processkontroller som övervakning av kylvätskekoncentration, spårning av verktygslivslängd och repeterbarhetsstudier i processen tillämpas konsekvent. När en ny plåtdesign skickas in för produktion sammanställs och granskas en första artikelinspektionsrapport och en kapacitetsstudie med ett minimumprov på 100 stycken innan seriesläppet.

FAQ

1. Vilka standardiserade driftsteg krävs för att installera en ventilplatta av aluminiumlegering?

S: Rengör noggrant monteringsytorna på cylindern och cylinderhuvudet för att ta bort kolavlagringar, metallskräp och kvarvarande smuts; installera insugs- och utblåsrör enligt luftflödesriktningen, placera sedan ventilplattan i rätt riktning fram och bak; fäst fästbultar korsvis i flera steg enligt vridmomentet som anges i utrustningens manual; slutför monteringen av pumphuvudet och utför ett lufttäthetstest på tomgång innan formell drift.

2. Vilka onormala driftsignaler indikerar att ventilplattan i aluminiumlegering är skadad?

S: Luftkompressorn kan inte nå det nominella arbetstrycket och går oavbrutet under lång tid; uppenbart kontinuerligt väsande luftläckageljud vid pumphuvudets led; skarp metallstöt onormalt ljud under kompression; pumphuvudets temperatur stiger snabbt efter start med bränd lukt; luftutgående luftvolymen sjunker kraftigt och pneumatiska verktyg saknar kraft.

3. Vilket är det rekommenderade intervallet för byte av ventilplattan i en regelbundet servad kompressor?

S: För luftkonditioneringskompressorer för personbilar inspekteras ventilplattan vanligtvis vid 60 000 kilometer eller 36 månader, beroende på vad som inträffar först. Flotta fordon som arbetar i miljöer med hög damm eller kustsalt kan kräva inspektion vid 40 000 kilometer. Mätning av platthet och rörlyftsgap under service avgör om byte behövs; en tallrik med mer än 0,01 millimeter skål eller med synliga stötmärken på tätningsbandet bör förnyas för att återställa full pumpprestanda.

4. Hur hanterar fabriken anpassade plattdesigner för föråldrade kompressormodeller?

S: Kunder kan leverera ett originalprov eller en detaljerad måttritning. Vår omvända konstruktionsprocess inkluderar 3D-skanning av provplattan, skapande av en CAD-modell och verifiering av kritiska funktionsdimensioner mot kompressorcylinderns layout. En prototypsats på fem till tio plåtar bearbetas sedan, testas för montering och planhet och skickas till kunden för provmontering. När prototypen har godkänts låses de slutliga måtten och ytfinishspecifikationerna i en produktionskontrollplan, och den dedikerade fixturen och verktygsuppsättningen arkiveras för återkommande beställningar.
