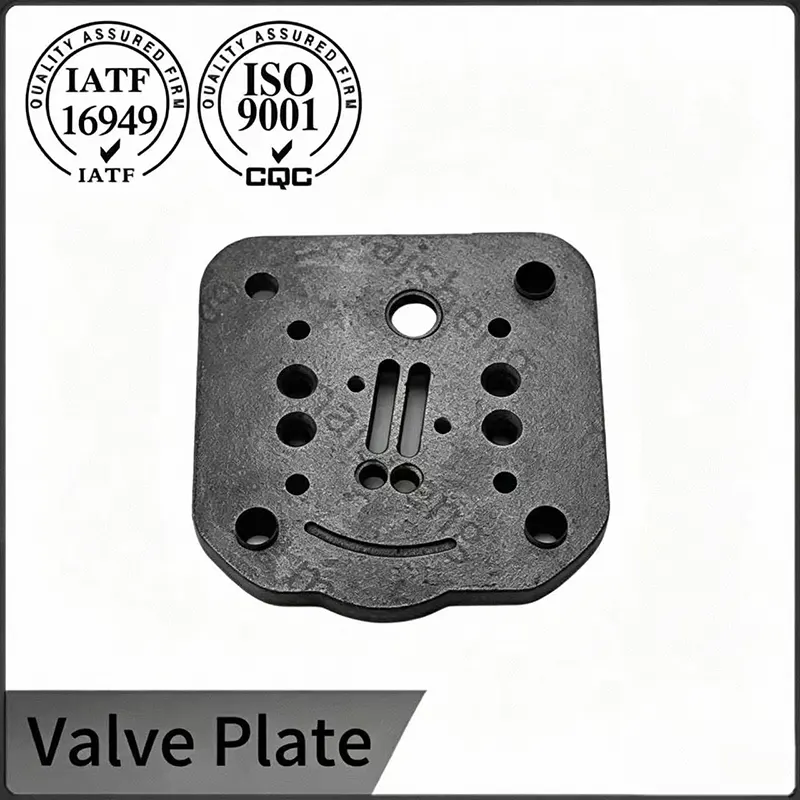

Gjutjärnsventilplatta

Vår ventilplatta i gjutjärn har diversifierade strukturella layouter skräddarsydda för olika luftkompressoraggregat för fordon som täcker passagerar- och kommersiella fordonsmodeller. Varje del genomgår förfinad borrningsbearbetning och exakt konturbearbetning för att skärpa monteringstoleransen, vilket möjliggör varaktig lufttät tätning mot frekventa tryckfluktuationer och cykliska kompressionsbelastningar under långvarig fordonsdrift. Ett komplett utbud av standardspecifikationer finns i lager för snabb bulktransport, samtidigt stöds anpassad dimensionell omdesign för att tillgodose unika passningskrav från olika eftermarknads- och OEM-kompressorkonfigurationer på globala marknader.

Materialkvalitet och gjutmetod

Plåtarna är gjutna av ett gråjärn som överensstämmer med HT250-kvaliteten, med en minsta draghållfasthet på 250 MPa mätt på separat gjutna teststänger. En hartsbunden sandformningsprocess används för att uppnå en jämn ytfinish och konsekvent sektionstjocklek över bultförhöjningarna och portöppningarna. Ympningsbehandling som tillämpas under gjutsteget förfinar grafitflakfördelningen till typ A i en helt perlitisk matris, vilket ger materialet dess styvhet och naturliga vibrationsdämpande förmåga. Efter skakning passerar de råa gjutgodset genom en spänningsavlastande ugn vid 550 grader Celsius för en kontrollerad blötläggning, vilket tar bort kvarvarande spänningar från kylningsprocessen och stabiliserar detaljgeometrin före bearbetning.

Vibrationsmotstånd

Gjutjärnsventilplattan är strukturellt optimerad för att kompensera för kontinuerliga mekaniska vibrationer som överförs från fordonsmotorn och kompressorlänken under körning. Välproportionerad inre hålfördelning hjälper till att fördela återkommande vibrationspåkänningar jämnt över hela komponenten, vilket förhindrar packningsförskjutning och luftläckage utlöst av långvarig ojämn vägkörning. Sådana vibrationsbeständiga egenskaper gör att matchade luftkompressorer bibehåller en stabil kompressionsprestanda under varierande beläggningsförhållanden från stadsvägar till grova bergsvägar.

Bearbetningsnoggrannhet och kontroll av läckagevägar

Borrningsfinish och ytplanhet påverkar direkt ventilplattans tätningsförmåga. Efter avspänningscykeln placeras plattorna på ett CNC-bearbetningscenter där alla bulthål borras och gängas i en enda fixtur, vilket bibehåller en hål-till-datum-positionstolerans på 0,05 millimeter. Förseglingsytan överlappas sedan till en planhet av 0,01 millimeter per 100 millimeter längd, verifierad under en monokromatisk ljuskälla och optisk platt. En profilometerkontroll bekräftar att ytråheten förblir under Ra 0,6 mikron, vilket minskar mikroskopiska läckagevägar som kan försämra kompressorns volymetriska effektivitet. Slutliga granskningsprover sätts ihop med en testpackning och trycksätts till 1,2 gånger det nominella arbetstrycket under vatten, med noll bubbelemission som krävs för godtagande.

Anpassningsförmåga för logistik och lagring

Cast Iron Valve Plate äger stabil fysisk egendom för att undvika skevhet eller dimensionsförvrängning under långvarig lagerlagring och långväga internationella transporter. Konsekvent formningsprocess håller färdiga produkter i fasta konturer under normal omgivningstemperatur och luftfuktighet, vilket minskar onormala avfallsförluster orsakade av deldeformation i bulkförpackningar och gränsöverskridande transporter för globala bildelarförsäljare.

Fler gjutjärnsventilplattor

Tillverkningsspårbarhet och certifiering

Hela produktionslinjen arbetar inom ett IATF 16949-certifierat ledningssystem som backas upp av mer än 25 års erfarenhet av precisionstillverkning av fordonskomponenter. Varje parti av inkommande råjärn verifieras med optisk emissionsspektrometri mot materialcertifikatet och den kemiska sammansättningen arkiveras tillsammans med smältnumret. Bearbetningsprocessparametrar övervakas med statistiska kontrolldiagram, och kapacitetsindex för kritiska dimensioner hålls över 1,33. Varje färdig plåt har en permanent batchkod som länkar tillbaka till gjutvärmenummer, spänningsavlastningscykeldiagrammet, CNC-programrevisionen och den slutliga inspektionsrapporten. Denna spårbarhetsstruktur stöder kompletta PPAP nivå 3-inlämningar för kompressor OEM-program, inklusive processflödesdiagram, PFMEA-dokument och materialcertifieringar.

FAQ

1.Vilka typer av utrustning är ventilplattor i gjutjärn lämpliga för?

S: De används huvudsakligen för tunga industriella kolvluftkompressorer, tekniska fordonsbromsluftpumpar, stora stationära lufttillförselkompressorer och utrustning med långvarig kontinuerlig fulllastdrift. Den är inriktad på högvibrerande och högtrycksarbetsscenarier där aluminiumplåtar inte kan bibehålla långtidsdimensionell stabilitet.

2. Kompressorn läcker fortfarande luft efter byte av en ny ventilplatta i gjutjärn, vad beror det på?

S: Det är sällan ett kvalitetsfel på den nya ventilplattan. Huvudorsakerna inkluderar opolerad rost och kolrester på cylinderns monteringsyta, deformerat cylinderhuvudets tätningsplan, misslyckande att byta matchade insugs- och avgasrör synkront och inkonsekvent bultåtdragningsmoment under montering. Rengör kontaktytor, byt ut ventilrör och kalibrera vridmoment för att eliminera läckage.

3. Vad är det rekommenderade bultmomentet och åtdragningssekvensen för en ventilplatta i gjutjärn?

S: Se kompressorns servicemanual för det exakta värdet, vanligtvis 10 till 15 Nm för M6-fästen i gjutjärn. Dra åt bultarna i ett diagonalt mönster i två steg, först till halva målmomentet, sedan till slutvärdet. Efter de första 10 timmarnas drift, kontrollera vridmomentet igen med en kalibrerad skiftnyckel medan cylinderhuvudet är i omgivningstemperatur. Jämn bultbelastning förhindrar plåten från att skeva och säkerställer jämn rörkontakt över hela tätningens omkrets.

4.Hur kan en verkstad visuellt inspektera en ventilplatta i gjutjärn före installation?

S: Placera plattan på en känd plan yta som ett granitblock och försök att vagga den för hand, varje märkbar vinkling indikerar kvarvarande distorsion. Undersök gängans skick med en go-mätare och dra ett rent finger över tätningsytan för att upptäcka repor eller gropbildning. Kontrollera bulthålets kanter för grader och ta bort dem med fin smärgelduk om sådan finns. En platta som klarar dessa enkla kontroller och inte visar några synliga sprickor när den är upplyst i vinkel är klar för installation.
