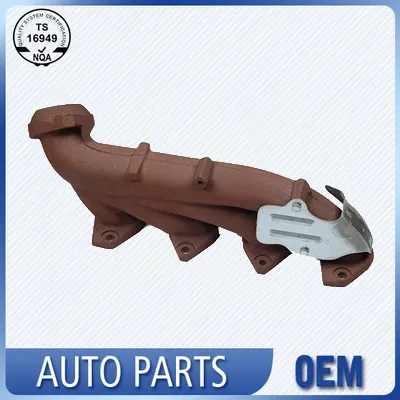

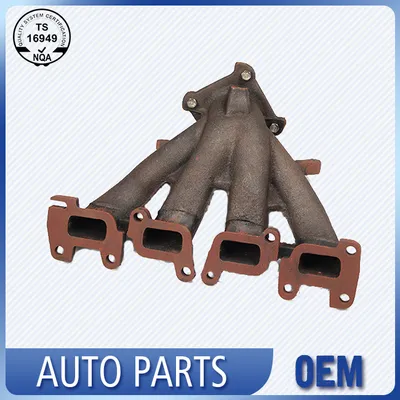

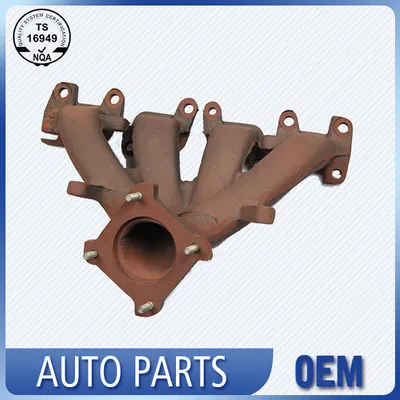

Avgasgrenrör i gjutjärn

Vår serie av gjutjärnsavgasgrenrör täcker ett brett utbud av konfigurationer, inklusive 3-cylindriga, 4-cylindriga och V-typdesigner, för att passa de flesta passagerarfordon, lätta lastbilar och kommersiella motorer. Varje grenrör erbjuder utmärkt värmeledningsförmåga och sprickbeständighet under extrema driftstemperaturer.

Dessa grenrör är designade med optimerade interna löpare och säkerställer balanserat avgasflöde, minskar mottrycket och förbättrar motorns effektivitet. Förstärkta flänsar och tjockväggig konstruktion förhindrar skevhet och läckage vid långvarig användning. Alla enheter är dimensionellt inspekterade och trycktestade för att möta OE-passnings- och prestandastandarder, vilket gör dem till tillförlitliga ersättningar för både underhåll av flottan och enskilda reparationer.

Produktspecifikationer

Avgasgrenrör i gjutjärn utmärker sig i termisk stabilitet och utmattningsmotstånd för motorer med hög belastning. Deras täta konstruktion avleder värme jämnt, vilket minskar hotspots samtidigt som det bibehåller ett konsekvent avgasflöde för att stödja turborespons och avgaskontroll. Konstruerade för direktpassningskompatibilitet eliminerar de kostsamma modifieringar och erbjuder pålitliga prestanda med lågt underhåll för motorombyggnationer och uppgraderingar av flottan.

Mikrostruktur och värmeledningsförmåga

Järnkemin är formulerad för att producera flinggrafit av typ A jämnt fördelad i en perlitisk matris, en kombination som ger en värmeledningsförmåga nära 50 watt per meter kelvin vid 200 grader Celsius. Denna nivå av värmeöverföring flyttar termisk energi snabbt från portväggarna in i kollektorkroppen, och jämnar ut temperaturgradienter som annars skulle koncentrera spänningar nära flänsfogarna. Grafitflingorna fungerar också som inre töjningsabsorbenter; när grenröret växlar mellan omgivnings- och avgastemperaturer som överstiger 700 grader Celsius, lokaliseras mikroskopisk deformation vid grafitspetsarna snarare än att avancera till kontinuerliga spricknätverk. Varje smälta utvärderas med ett kylkiltest och en spektrografisk analys, vilket bekräftar att kolekvivalenten och kiselhalten håller sig inom smala band för att bibehålla konsekvent grafitform.

Formningsprocess och stressavlastning

Fördelarskal är formade i hartsbundna sandformar som är designade med ett trycksatt grindsystem för att hålla metallhastigheten låg och minska sanderosion. Efter hällning och skakning passerar de råa gjutgodset genom en kontinuerlig normaliseringsugn vid 880 grader Celsius. Detta steg löser upp karbider som kan ha bildats under kylning och återskapar en enhetlig perlitisk struktur, vilket ger en hårdhetsomslutning på 180 till 220 HBW över hela delen. Efter normalisering bearbetas flänsarna plana och portöppningarna avslutas till en kontrollerad ytråhet under 6,3 mikrometer Ra. Den sista termiska operationen är en lågtemperaturspänningsavlastning vid 550 grader Celsius under tre timmar, vilket lindrar kvarvarande belastningar som införs av gjuterikylning och kraftiga frässkärningar, vilket lämnar komponenten formstabil under sina första termiska cykler på motorn.

Dimensionell validering och läckagetestning

Flänsens planhet verifieras på en granityta med hjälp av en mätklocka nollställd vid tre hörnpunkter, med en acceptansgräns på 0,15 millimeter över tätningsytan. Portpositioner relativt referenshålen fångas på en koordinatmätmaskin av brotyp för minst tre prover per skift, vilket säkerställer att löparinriktningen matchar motorhuvudet inom en toleranszon på 0,3 millimeter. Varje färdigt grenrör kläms sedan fast på en läckagetestfixtur, trycksätts till 1,5 bar med verkstadsluft och nedsänks i en vattentank. Varje kontinuerlig ström av bubblor utlöser omedelbar karantän och granskning av grundorsaken. För turboladdartillämpningar utförs ett kompletterande varmläckagetest vid 250 grader Celsius periodiskt med hjälp av ett heliumspårämne, vilket verifierar att den gjutna kroppens termiska expansion inte öppnar mikrohålrum vid kollektorleden.

Tillverkningserfarenhet och kvalitetsdokumentation

Hela produktionssekvensen körs inom en IATF 16949-certifierad anläggning som har specialiserat sig på gjutna och bearbetade bildelar i mer än 25 år. Varje järnvärme tilldelas ett unikt lotnummer som står på följesedeln och är kopplat till motsvarande spektrometerpost, sandtestrapport och värmebehandlingsschema. Färdiga grenrör är märkta med en permanent bläckkod som refererar till detta parti, vilket möjliggör full spårbarhet bakåt även efter år av fälttjänst.

När en OEM-kund kräver en inlämning av en produktionsdelgodkännandeprocess, tillhandahåller vi ett nivå 3-underlag som innehåller processflödesdiagrammet, ett felläge och effektanalys, kapacitetsindex för kritiska dimensioner och materialcertifikatet från gjuterilaboratoriet. Detta paket ger ingenjörsteam den data de behöver för att validera grenröret för deras specifika motorplattform.

Fler gjutjärnsformar för avgasrör

Avgasgrenrör i premiumgjutjärn konstruerade för hållbarhet, termisk stabilitet och optimerat avgasflöde.

FAQ

1. Vilka fordon och motorer är avgasgrenrör i gjutjärn tillämpliga på?

S: Den matchar tunga diesellastbilar, ingenjörsmaskiner, jordbruksutrustning, stora kommersiella fordon, gamla bensinmotorer och turboladdade tunga motorer. Den är speciellt utformad för arbetsförhållanden med ultrahög avgastemperatur, långtidsdrift vid full belastning och kraftiga vibrationer, där tunna stålgrenrör är benägna att deformeras och spricka.

2. Vilka är de främsta orsakerna till sprickbildning och luftläckage i avgasgrenrör i gjutjärn?

S: Frekvent kall-varm termisk cykling producerar enorm termisk stress för att bilda utmattningssprickor; felaktig installation med övermoment skadar flänsstrukturen; saknad eller skadad värmesköld leder till lokal förbränning med ultrahög temperatur; långvarig användning av sämre tunna packningar orsakar ojämn belastning på flänsen; yttre påverkan vid underhåll eller terrängkörning skapar hårda sprickor.

3. Hur bekräftar fabriken att varje grenrör uppfyller OE-specifikationerna före leverans?

S: En fyrstegs frigöringsgrind appliceras. Först verifieras råjärnskemin mot smältkortet. För det andra, efter värmebehandling, utförs ett hårdhetstest och en slumpmässig mikrostrukturell kontroll. För det tredje mäts bearbetade dimensioner på en provtagningsplan baserad på partistorleken. Slutligen genomgår varje del det vattendoppningsläckagetest som beskrivs ovan, och resultatet registreras. En förpackningsinspektör matchar sedan enheten mot kundens artikelnummer och bekräftar visuellt ytans skick. Detta skiktade tillvägagångssätt säkerställer att dimensions-, material- och tätningskraven är uppfyllda innan produkten lämnar kajen.
