Tänk dig ett modernt fordon som cruisar längs motorvägen i 120 km/h. Inuti dess hjul, motor och transmission, dussintalsAuto lagerkomponenterna arbetar i perfekt synkronisering, var och en stöder roterande axlar samtidigt som de tål enorma radiella och axiella belastningar. Ett enstaka lagerfel kan orsaka hjulstopp, transmissionsskador eller fullständigt motorhaveri – men dagens fordon färdas rutinmässigt över 300 000 kilometer utan ett enda lagerrelaterat problem. Vad har gjort denna anmärkningsvärda tillförlitlighet möjlig? Svaret ligger i fyra sammankopplade tekniska revolutioner: avancerade material som motstår utmattning på mikroskopisk nivå, ultraprecisionstillverkning som eliminerar spänningskoncentrationer, sofistikerade tätningssystem som håller föroreningar ute och framväxande smarta teknologier som förutsäger fel innan de inträffar. Dessa framsteg har förvandlat det ödmjuka Auto Bearing från en enkel mekanisk komponent till ett högkonstruerat system som underbygger säkerheten och livslängden för varje fordon på vägen.
Denna utveckling är ingen tillfällighet. Det är resultatet av årtionden av forskning inom tribologi (vetenskapen om friktion och slitage), metallurgi och tillverkningsprocesskontroll. Dagens Auto Bearing fungerar under förhållanden som skulle ha varit otänkbara för bara tjugo år sedan: temperaturer över 150°C i hjulnavstillämpningar, rotationshastigheter över 10 000 RPM i turboladdare och exponering för vatten, salt och slipdamm. Ändå har felfrekvensen minskat med en storleksordning. Den här artikeln kommer att dissekera de specifika tekniska genombrotten som driver denna tillförlitlighetsrevolution – från stålet som utgör lagrets kärna till sensorerna som en dag kan låta din bil "berätta" för dig när ett lager behöver uppmärksamhet. Vi kommer att utforska den tekniska filosofin bakom varje framsteg och ge praktiska insikter för proffs som specificerar, underhåller eller tillverkar dessa kritiska komponenter.
EnAuto lagerär en precisionskonstruerad mekanisk komponent som möjliggör roterande eller linjär rörelse samtidigt som den minskar friktionen och stödjer belastningar. I samband med fordonstillämpningar finns autolager i praktiskt taget alla rörliga enheter: hjulnav, transmissioner, motorer, styrsystem, generatorer och till och med turboladdare. För att förstå deras funktion, föreställ dig det mänskliga skelettsystemet - ben ger struktur, men leder tillåter rörelse. Autolager är "skarvarna" i ett fordon, vilket gör att komponenterna kan rotera mjukt samtidigt som de stöder vikten och krafterna som genereras under drift.
Den grundläggande anatomin för ett autolager är anmärkningsvärt konsekvent mellan olika typer. Den består av fyra primära element: en inre ring (som monteras på den roterande axeln), en yttre ring (som passar in i huset), rullande element (kulor, rullar eller nålar) som bär belastningen och minskar friktionen, och en hållare eller hållare som håller de rullande elementen jämnt fördelade. Dessutom har de flesta moderna billager tätningar eller sköldar för att hålla kvar smörjmedel och utesluta föroreningar. Valet av varje elements material, geometri och finish avgör lagrets belastningskapacitet, hastighetskapacitet och livslängd. De vanligaste typerna av autolager som används i fordon inkluderar:
Utvecklingen av Auto Bearing från en enkel stålring till dagens högteknologiska komponent speglar utvecklingen av själva bilen. Tidiga lager var oförseglade, krävde frekvent smörjning och hade en livslängd uppmätt i tiotusentals kilometer. Dagens Auto Bearings är förseglade för livet-enheter som kan hålla längre än själva fordonet. Denna omvandling har inte drivits av något enskilt genombrott, utan av den obevekliga strävan efter excellens inom materialvetenskap, tillverkningsprecision och kvalitetskontroll.
I världen avAuto lager, berättelsen om tillförlitlighet börjar med en enda, ofta förbisedd faktor: materialet. Tänk på fallet med ett traditionellt hjullager tillverkat på 1980-talet. Dess stål innehöll föroreningar som icke-metalliska inneslutningar - mikroskopiska partiklar av aluminiumoxid eller silikat som fungerade som spänningskoncentratorer. Under den cykliska belastningen av vardagskörning skulle dessa inneslutningar initiera mikrosprickor. Under tiotusentals stresscykler skulle sprickorna fortplanta sig tills en del av löpbanan spjälkades, vilket ledde till tuff drift, buller och eventuellt fel. Detta var inte ett designfel; det var en materiell begränsning.
Idag har billagerindustrin i stort sett övervunnit denna begränsning genom att använda högrent lagerstål. Den moderna standarden, vanligtvis en modifierad version av SAE 52100 (även känd som GCr15), tillverkas med hjälp av avancerade raffineringsprocesser som vakuumavgasning och elektroslaggomsmältning. Dessa processer reducerar syre- och inneslutningsinnehållet till historiskt aldrig tidigare skådade nivåer. Resultatet är ett stål som i grunden är mer motståndskraftigt mot utmattning. Vår fabrik har observerat att L10-livslängden (livslängden vid vilken 90 % av en population av lager kommer att överleva) för ett modernt autolager tillverkat av högrent stål är typiskt 3 till 5 gånger längre än för ett motsvarande lager tillverkat av konventionellt stål.
Utöver stålkemi är värmebehandlingsprocessen lika kritisk. Ett autolager måste ha en hård, slitstark yta på sina löpbanor, samtidigt som en tuff, slagtålig kärna bibehålls. Detta uppnås genom precisionsförkolning eller induktionshärdning, följt av kontrollerad anlöpning. Det metallurgiska målet är att uppnå en mikrostruktur av härdad martensit med en fin, enhetlig kornstorlek. Denna struktur maximerar hårdheten (vanligtvis 58-62 HRC på Rockwell-skalan) samtidigt som risken för spröd fraktur minimeras. Under de senaste åren har vår fabrik också implementerat avancerade härdningstekniker som ger en djupare, mer konsekvent hårdhetsprofil, vilket ytterligare förlänger utmattningslivslängden för våra Auto Bearing-produkter.
För applikationer som kräver absolut högsta prestanda, såsom racing eller tunga nyttofordon, används keramiska hybridlager alltmer. Dessa automatiska lager har rullande element gjorda av kiselnitrid (Si3N4) keramik, som är lättare, hårdare och mer korrosionsbeständigt än stål. Keramiska rullelement genererar mindre värme vid höga hastigheter och kan arbeta utan smörjning under korta perioder, en kritisk fördel i nödsituationer. Även om kostnaden är betydligt högre, är prestandavinsterna i hastighetskapacitet och livslängd betydande. Vi klNingbo Maixun Machinery Manufacturing Co., Ltdhar utvecklat expertis inom tillverkning och leverans av både stål och keramiska hybridautolagerlösningar, vilket erbjuder våra kunder ett val baserat på deras specifika prestandakrav och budgetbegränsningar.
Även stål av högsta kvalitet kommer att gå sönder i förtid om det inte tillverkas med tillräcklig precision. Resan för enAuto lagerfrån ett stålämne till en färdig komponent är en historia om obeveklig minskning av toleranser. Tänk på de kritiska ytorna: löpbanorna och de rullande elementen. Deras ytjämnhet, rundhet och dimensionella noggrannhet avgör direkt lagrets livslängd och prestanda. En enstaka repa eller en avvikelse på några mikrometer på en löpbanas yta kan skapa en spänningshöjare som initierar utmattningssprickor, vilket dramatiskt förkortar lagrets livslängd.
Tillverkningsprocessen för ett modernt Auto Bearing är en noggrant koreograferad sekvens av operationer. Det börjar med smide av stålringar, vilket anpassar materialets kornflöde för att förbättra styrkan. Ringarna vrids sedan till ungefärliga dimensioner, följt av värmebehandling för att uppnå den erforderliga hårdhetsprofilen. Men den verkliga precisionen kommer i slipnings- och superfinishingsstegen. Här används ultrahårda slipskivor och slipstenar för att uppnå ytjämnhetsvärden (Ra) på mindre än 0,1 mikrometer på löpbanorna. Denna spegelliknande finish är avgörande för bildandet av en pålitlig smörjfilm, som förhindrar metall-till-metall-kontakt och minskar friktion och slitage.
De rullande elementen - bollar, rullar eller nålar - genomgår en liknande resa. De är slipade och överlappade till toleranser mätt i bråkdelar av en mikron. I ett modernt automatiskt lager är sfäriciteten hos en kula vanligtvis inom 0,05 mikrometer, och dess diameter är anpassad till de andra kulorna i lagret inom några mikrometer. Detta säkerställer att lasten fördelas jämnt mellan alla rullande element, vilket maximerar lagrets lastkapacitet och livslängd. Vår fabrik har investerat i CNC-slipmaskiner med hög precision och automatiserade lappningslinjer som bibehåller dessa toleranser konsekvent över miljontals komponenter.
Det kanske viktigaste framstegen inom tillverkningsprecision är integrationen av processmätning och återkoppling. Moderna slipmaskiner är utrustade med sensorer som kontinuerligt mäter komponentens dimensioner och justerar slipparametrarna i realtid. Efter slipning genomgår varje Auto Bearing en omfattande inspektionsprocess, inklusive mätningar av radiellt spel, vibrationsnivå och vridmoment. En typisk inspektionslinje kan inkludera en vibrationsanalysator som upptäcker eventuella defekter under ytan, en rundhetstestare och en gaussmeter för inspektion av magnetiska partiklar. Data från dessa inspektioner registreras och analyseras, vilket gör att vår fabrik kan kontinuerligt förbättra sina processer och identifiera eventuella uppkommande kvalitetsproblem innan de kan påverka våra kunder.
För att illustrera effekten av precision, överväg följande jämförelse av typiska parametrar för ett standard Auto Bearing kontra en högprecisionsversion.
| Parameter | Standard autolager | Autolager med hög precision |
| Raceway Roughness (Ra) | 0,2 - 0,4 µm | < 0,1 µm |
| Ball Sfäricitet | 0,1 - 0,2 µm | < 0,05 µm |
| Radiell runout | 5-8 µm | < 3 µm |
| Vibrationsnivå (acceleration) | 35 - 45 dB | < 25 dB |
| Beräknad L10 Livslängd | 100 000 km | 300 000+ km |
Två av de mest betydande hoten mot ett Autolagers tillförlitlighet är inträngning av föroreningar och förlust av smörjmedel. Ett lager som annars är perfekt designat och tillverkat kan gå sönder i förtid om det inte är tillräckligt tätt eller smord. Detta gäller särskilt i fordonsapplikationer, där lager utsätts för vatten, vägsalt, bromsdamm och extrema temperaturvariationer. Moderna tätnings- och smörjsystemAuto lagerär de obesjungna hjältarna i deras anmärkningsvärda livslängd.
Överväg ett hjullager installerat på ett fordon som ofta kör på oasfalterade vägar. Damm och grus kan penetrera även den minsta spalten mellan lagrets ringar. Väl inuti fungerar dessa slipande partiklar som sandpapper på de högpolerade löpbanorna och de rullande elementen, vilket orsakar snabbt slitage. På samma sätt kan vatteninträngning leda till rost och korrosion, vilket genererar nötande partiklar som påskyndar slitaget. För att bekämpa dessa hot är ett tätningssystem i flera lager viktigt. Utvecklingen av tätningsteknik har varit anmärkningsvärd: från enkla filtbrickor i början av 1900-talet, till gummikontakttätningar i mitten av seklet, till dagens sofistikerade labyrint- och magnetiska tätningar.
Moderna autolager använder vanligtvis vad som är känt som en "livssluten" design. Detta involverar vanligtvis en gummitätning som pressas in i ett spår i den yttre ringen och lätt kommer i kontakt med den inre ringen. Tätningen fungerar som en barriär mot föroreningar samtidigt som den håller fettsmörjmedlet inuti. Mer avancerad design innehåller flerläppstätningar, där flera tätningsläppar ger redundant skydd. I vissa högpresterande applikationer används labyrinttätningar – där tätningen och den roterande ringen bildar en slingrande bana som vatten och damm inte lätt kan ta sig fram. Vår fabrik erbjuder en rad tätningsalternativ som är skräddarsydda för specifika miljöer, från standardkontakttätningar för allmänt bruk till avancerade labyrinttätningar för terräng- och tunga applikationer.
Smörjning är den andra hälften av tillförlitlighetsekvationen. Fettet som används i ett Auto Bearing är inte en enkel olja; det är en noggrant konstruerad blandning av basolja, förtjockningsmedel och tillsatser. Basoljan ger smörjfilmen, förtjockningsmedlet håller oljan på plats och tillsatserna (som antislitagemedel, antioxidanter och rostinhibitorer) skyddar lagerytorna under extrema förhållanden. Valet av rätt fett är avgörande: ett fett som är för styvt genererar värme och ökar friktionen, medan ett fett som är för tunt inte ger tillräckligt skydd. För de flesta fordonstillämpningar rekommenderas ett litiumkomplex eller polyurea förtjockat fett med en ISO VG 68-100 basolja. För högtemperaturapplikationer som motorlager kan dock ett syntetiskt fett med ett högre viskositetsindex krävas. Vår fabrik erbjuder skräddarsydda smörjlösningar för Auto Bearing, med möjlighet att specificera fetttyp och mängd för att matcha applikationens driftsförhållanden.
| Typ av tätning | Skyddsnivå | Typisk tillämpning |
| Kontakttätning med en läpp | Måttlig | Personbilshjul (standard) |
| Kontakttätning med dubbla läppar | Hög | Personbilshjul (premium), lätta lastbilar |
| Labyrintsäl | Mycket hög | Terräng-, jordbruks-, tunga lastbilar |
| Magnetisk tätning | Extrem | Höghastighetsprestanda, racing |
Nästa gräns inAuto lagertillförlitlighet handlar inte om bättre stål eller snävare toleranser – det handlar om intelligens. Konceptet med det "smarta lagret" integrerar sensorer direkt i lageraggregatet, vilket möjliggör realtidsövervakning av kritiska driftsparametrar som temperatur, vibration och rotationshastighet. Dessa data kan överföras till ett fordons omborddator eller till ett molnbaserat system, där avancerade algoritmer analyserar data för att förutsäga potentiella fel innan de inträffar. Detta är kärnan i prediktivt underhåll: att gå från ett reaktivt schema för reparationer till ett proaktivt system där underhåll endast utförs när det är nödvändigt, baserat på komponentens faktiska skick.
Tänk på en flotta av kommersiella fordon. Varje fordon kan ha dussintals automatiska lager i sina hjul, transmission och motor. Traditionellt sett skulle vagnparksförvaltare förlita sig på fasta underhållsintervaller, inspektera eller byta ut lager vid förutbestämda körsträcka. Detta tillvägagångssätt är ineffektivt: lager byts ofta ut medan de fortfarande är i gott skick, vilket medför onödiga kostnader och stillestånd, eller omvänt kan de gå sönder i förtid eftersom de inte byttes ut i tid. Ett smart lagersystem förändrar denna ekvation dramatiskt. En sensor i varje lager övervakar kontinuerligt dess hälsa och skickar en varning till flottans ledningssystem när en förändring i vibrationsmönster eller temperatur indikerar ett förestående fel. Underhåll schemaläggs sedan vid optimal tidpunkt, vilket minimerar fordonets stilleståndstid och maximerar utnyttjandet av lagrets hela livslängd.
Tekniken bakom smarta lager utvecklas snabbt. Tidiga versioner förlitade sig på enkla accelerometrar eller termistorer, men dagens system innehåller avancerade MEMS-sensorer (Micro-Electro-Mechanical Systems) som kan mäta flera parametrar samtidigt. Signalerna behandlas av en integrerad mikrokontroller som filtrerar bort brus och analyserar vibrationssignaturen. Maskininlärningsalgoritmer kan tränas för att känna igen specifika mönster som är förknippade med olika fellägen – såsom spjälkning, brinelling eller smörjningsförsämring – vilket möjliggör en mer exakt diagnos. För billagerindustrin är detta en störande trend. Det skiftar värdeerbjudandet från en rent mekanisk komponent till en integrerad avkännings- och övervakningslösning.
Vår fabrik förbereder sig redan för denna framtid. Samtidigt som vi fortsätter att tillverka traditionella Auto Bearing med högsta kvalitetsstandarder, har vi också utvecklat en smart lagerplattform som möjliggör integration av våra kunders sensorer. Genom att designa våra lagerhus med utrymmen för avkänningselement och kommunikationsportar framtidssäkrar vi våra produkter. Detta tillvägagångssätt ger våra kunder flexibiliteten att välja sin egen sensorteknologi samtidigt som de drar nytta av vår expertis inom precisionstillverkning. Vi tror att det smarta lagret inte bara kommer att förbättra tillförlitligheten hos moderna fordon utan också kommer att revolutionera eftermarknadsindustrin, vilket möjliggör en övergång från reaktivt underhåll till en verklig tillståndsbaserad servicemodell.
Fråga 1: Vilka är de vanligaste tecknen på att ett autolager går sönder och måste bytas ut?
Svar: De vanligaste symtomen inkluderar ett surrande eller brusande ljud som ökar med fordonets hastighet, särskilt under svängar; en känsla av löshet eller spel i hjulet; vibrationer i ratten eller golvbrädan; och i svåra fall märkbar värme från hjulnavet. Ett felaktigt autolager kan också få fordonet att dra åt sidan eller orsaka ojämnt däckslitage. Om du misstänker ett lagerproblem är det lämpligt att få fordonet inspekterat omgående. Vi på Ningbo Maixun Machinery Manufacturing Co., Ltd rekommenderar att du använder högkvalitativa ersättningslager och ser till att de är korrekt installerade för att förhindra för tidigt fel.
Fråga 2: Vad betyder L10-livslängden för ett autolager och hur beräknas det?
Svar: L10-livslängden är ett statistiskt mått på lagertillförlitlighet, definierat som antalet varv eller drifttimmar som 90 % av en population av identiska lager kommer att överleva under en given belastning och hastighet innan de första tecknen på utmattning uppträder. Den beräknas med formeln L10 = (C/P)^3 för kullager (eller L10 = (C/P)^(10/3) för rullager), där C är den grundläggande dynamiska belastningen för lagret (ett mått på dess bärförmåga) och P är den ekvivalenta dynamiska belastningen på lagret. En högre L10-livslängd betyder att lagret är mer hållbart för en given belastning.
Fråga 3: Vad är den korrekta proceduren för att installera ett autolager för att förhindra skador?
Svar: Korrekt installation är avgörande för att uppnå den förväntade livslängden för ett autolager. De viktigaste stegen är: 1) Se till att axeln och huset är rena och fria från grader; 2) Applicera ett tunt lager rent smörjmedel på lager- och monteringsytorna; 3) Använd ett installationsverktyg av rätt storlek som bara utövar kraft på ringen som monteras (tryck aldrig på rullelementen); 4) Pressa lagret jämnt och smidigt, se till att det sitter ordentligt; 5) Kontrollera efter installationen att lagret roterar fritt och att det inte finns något ovanligt ljud eller motstånd. Vår fabrik tillhandahåller detaljerade installationsguider och teknisk support för alla våra billagerprodukter.
Fråga 4: Är keramiska hybridautolager alltid överlägsna stållager, och vilka applikationer är de bäst lämpade för?
Svar: Keramiska hybridlager (med keramiska rullelement och stålringar) erbjuder flera fördelar jämfört med helt stållager: lägre densitet (minskar centrifugalkrafter), högre hårdhet och modul (för ökat slitage och styvhet) och lägre termisk expansion (förbättrar dimensionsstabiliteten). De genererar också mindre värme vid höga hastigheter och kan arbeta under marginell smörjning. Däremot är de betydligt dyrare. De är bäst lämpade för tillämpningar som kräver mycket höga hastigheter (t.ex. turboladdare, elmotorer), extrema temperaturer eller där viktminskning är kritisk (t.ex. flyg, racing). För de flesta vanliga fordonstillämpningar erbjuder ett autolager av hög kvalitet i stål den bästa balansen mellan kostnad och prestanda.
Fråga 5: Varför varierar billager av samma storlek så mycket i pris mellan tillverkare?
Svar: Prisvariationen återspeglar skillnader i materialkvalitet, tillverkningsprecision och kvalitetskontrollstandarder. Ett billigare Auto Bearing kan använda stål av lägre kvalitet med en högre nivå av föroreningar, mindre exakt slipning och efterbehandling och mindre rigorösa inspektionsprocesser, vilket avsevärt kan minska dess livslängd och tillförlitlighet. Vår fabrik på Ningbo Maixun Machinery Manufacturing Co., Ltd följer ett omfattande kvalitetssäkringssystem som täcker materialval, produktion och slutinspektion, vilket säkerställer att varje autolager uppfyller stränga krav. Även om våra produkter kanske inte är de billigaste, levererar de pålitlig prestanda och långsiktigt värde, vilket återspeglas i våra L10-livsklasser och fältprestanda.

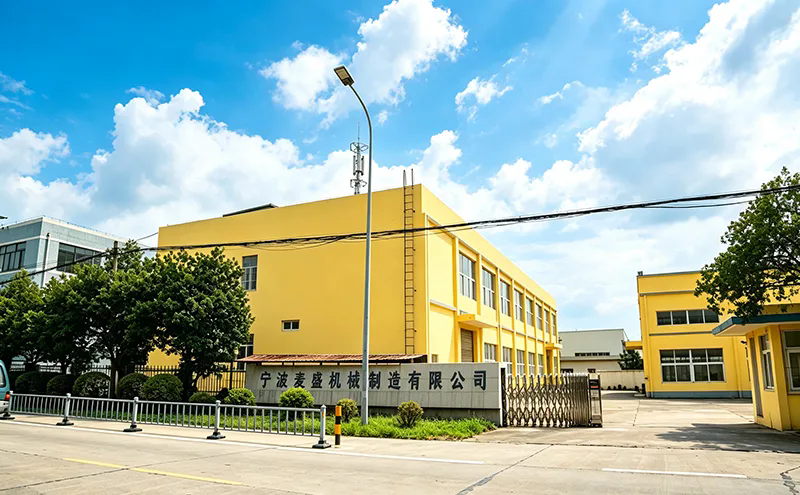

Ningbo Maixun Machinery Manufacturing Co., Ltd, etablerat 1999, är specialiserat på precisionsbildelar inklusive kompressorventilplattor, oljetråg, cylinderhuvuden, fläktfästen och kåpor. Vi har byggt ett stabilt globalt affärssystem med ledning av en människoorienterad filosofi i första hand med kvalitet. Vår 30 000 m² fabrik har en 7 000 m² modern verkstad i Jiangbei Zhuangqiao industrizon, utrustad med dedikerade CNC-, fräs-borrnings- och svarvningslinjer. Fullständig testutrustning och strikt hantering på plats säkerställer stabil effektivitet och pålitlig kvalitet, vilket gör oss till en pålitlig partner för kunder över hela världen.
Från det högrena stålet som utgör dess kärna till de avancerade sensorerna som en dag kan förutsäga dess hälsa, har Auto Bearing genomgått en anmärkningsvärd förvandling. Dagens Auto Bearing är ett bevis på kraften i systematisk ingenjörskonst: materialvetenskap, precisionstillverkning, tätningsteknik och framväxande smarta system har alla konvergerat för att skapa en komponent av extraordinär tillförlitlighet. Resultatet är ett fordon som är säkrare, effektivare och mer hållbart än något som kom tidigare. PåNingbo Maixun Machinery Manufacturing Co., Ltd, vi är stolta över att kunna bidra till denna berättelse om framsteg. Vårt engagemang för kvalitet, precision och kundnöjdhet driver oss att ständigt förbättra våra produkter och processer för autolager.
